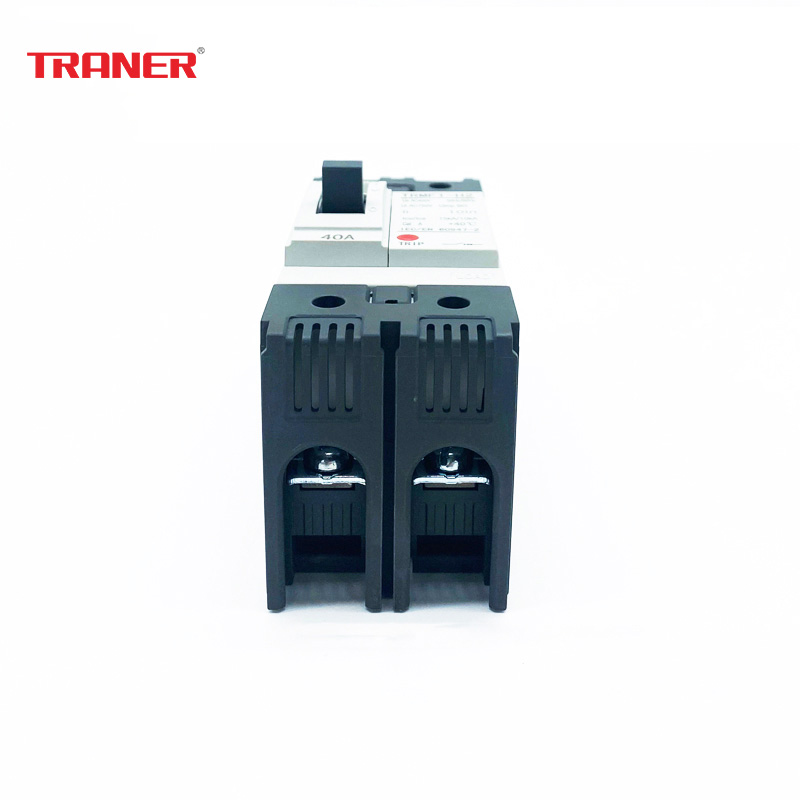

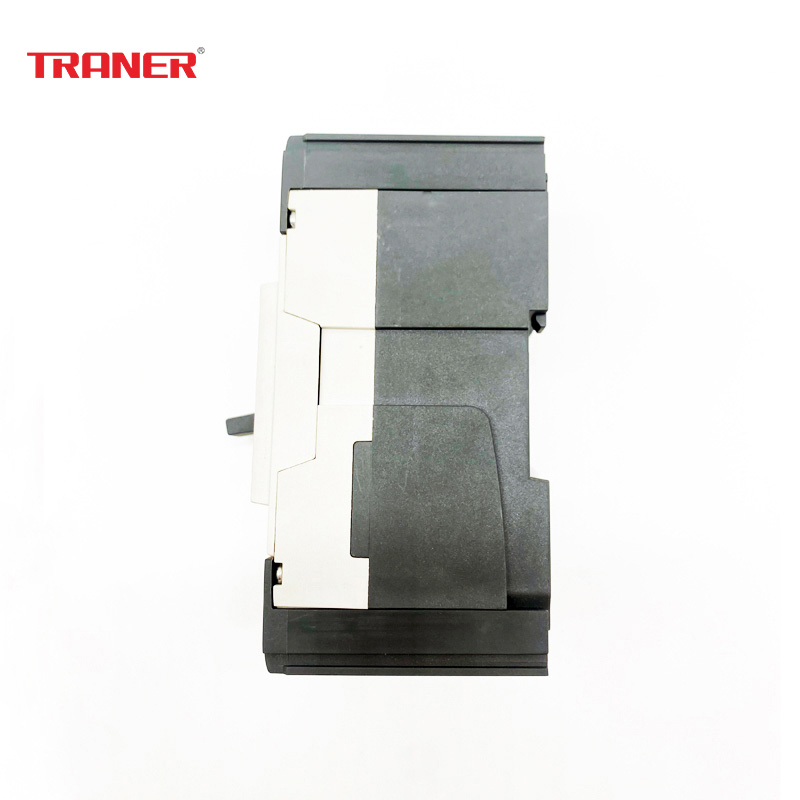

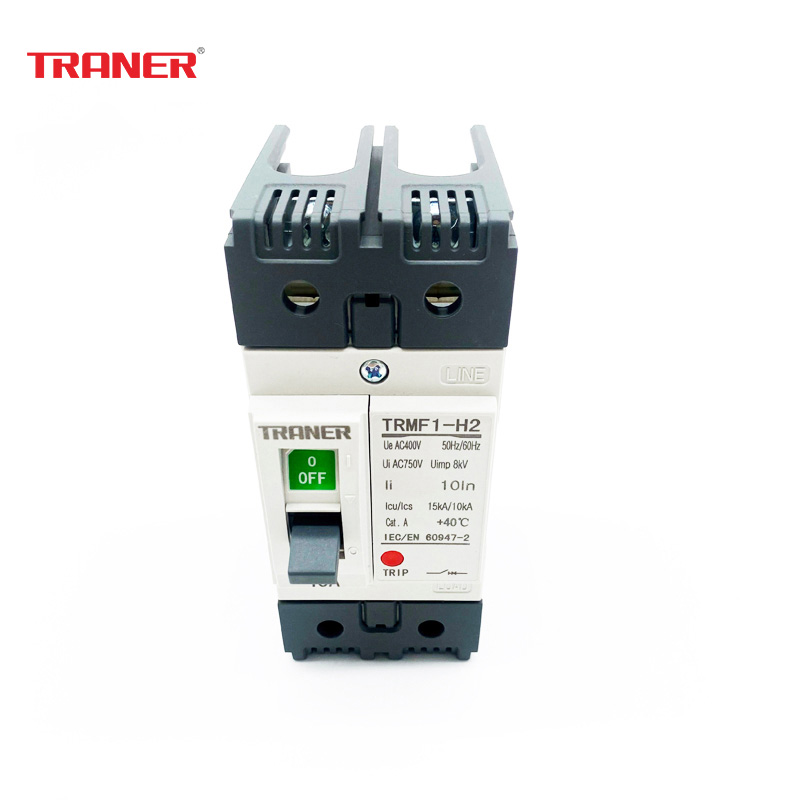

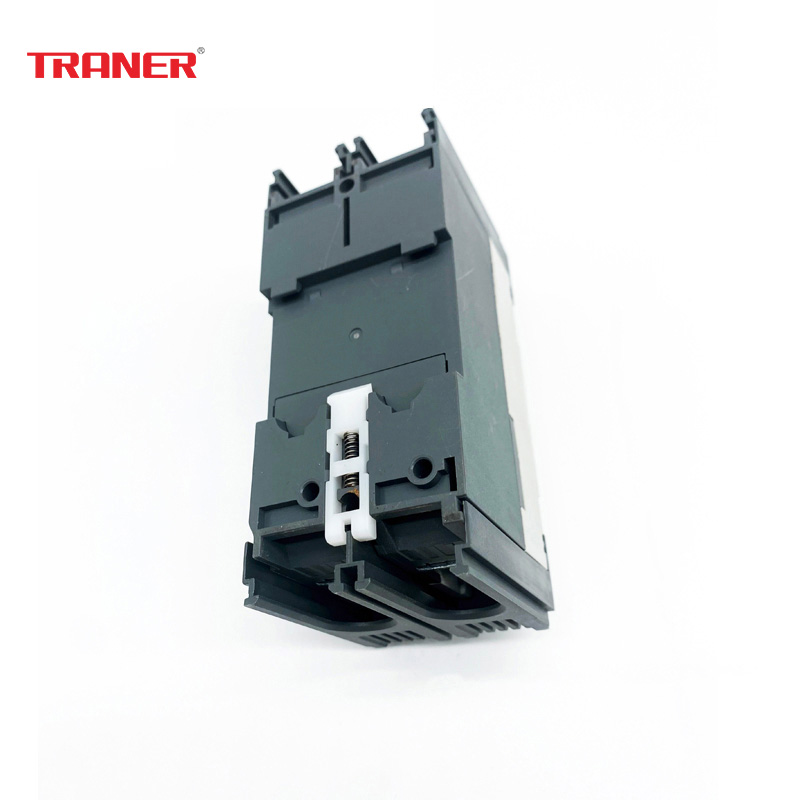

塑壳断路器MCCB TRMF1(63A) 2P

TRM系列塑壳断路器符合以下国际标准:

IEC/EN 60947-1: 低压开关设备和控制设备-第一部分: 总则

IEC/EN 60947-2: 低压开关设备和控制设备-第二部分: 总断路器

TRM系列MCCB(标准使用环境)
1. 环境温度: 范围 -5ºC--+55ºC(但是当温度超过40ºC应当考虑降低使用参数);
2. 湿度: 范围 45%--85%;
3. 海拔: 低于2000m (但是如果海拔超过1000m, 可考虑通过湿度试验和耐压试验进行大气校正);
4. 气体中不能存在过多蒸汽、油蒸汽、烟尘、粉尘、盐分等腐蚀性物质;;

类别:
极数:          2极, 3极
分断能力:    S型, H型
额定电流:    固定型, 可调型(08In-1.0In)

技术参数：

壳架		TRMF1(63A)
分断能力代码		S			H
产品型号和极数		2P	3P	4P	2P	3P	4P
		TRMF1-S2	TRMF1-S3	TRMF1-S4	TRMF1-H2	TRMF1-H3	TRMF1-H4
额定电流, In(A)		15A, 20A, 30A, 40A, 50A, 63A
可调参数	额定电流设置(0.8In~1.0In)	√	√	√	√	√	√
	手柄锁定装置	√	√	√	√	√	√
额定操作电压, Ue(V), AC 50/60Hz		240V/415V
额定绝缘电压, Ui(V)		1000V
额定脉冲承受电压, Uimp(kV)		8kV
执行标准		符合 IEC/EN 60947-2
额定频率(Hz)		50/60Hz
额定短路分断能力, Icu(kA)
AC交流	240V	14kA			25kA
	415V	5kA			7.5kA
Ics=%*Icu		100%			100%
机械寿命(次)		8500
电寿命(次)		1500
尺寸 长*宽*高(mm)	1极	-
	2极	100mm*50mm*60mm
	3极	100mm*75mm*60mm
	4极	-

内部附件:

外部附件:
